改性环氧聚合物砂浆
产品分类：防腐工程材料
改性环氧聚合物砂浆改性环氧聚合物砂浆是由水泥、骨料和可以分散在水中的有机聚合物搅拌而成的。改性环氧聚合物砂浆可以是有一种单体聚合而成的均聚物，也可以由两种或更多的单聚体聚合而成的共聚物。改性环氧聚合物砂浆必须在环境条件下···
订购热线：18710038831
立即咨询改性环氧聚合物砂浆
改性环氧聚合物砂浆是由水泥、骨料和可以分散在水中的有机聚合物搅拌而成的。改性环氧聚合物砂浆可以是有一种单体聚合而成的均聚物，也可以由两种或更多的单聚体聚合而成的共聚物。改性环氧聚合物砂浆必须在环境条件下成膜覆盖在水泥颗粒子上，并使水泥机体与骨料形成强有力的粘接。聚合物网络必须具有阻止微裂缝发生的能力，而且能阻止裂缝的扩展。
改性环氧聚合物砂浆砂浆具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐老化和耐蚀性能，适用于海洋、水闸、瀑布、港口工程、公路、桥梁、冶金、化工、工业地坪与民用建筑等钢结构和钢筋混凝土结构的防渗、防腐护面和修补工程。
产品详情
1、施工方便：具有良好的施工和易性能。施工时无需振捣，在现场加水搅拌即可使用。
2、早强、：7天抗压强度可达40Mpa，能大限度的加快工程进度。
3、抗渗性能强：产品具有良好的抗渗性能，1.7Mpa抗渗压水不透水，符合P16混凝土抗渗性能的要求。
4、粘接性能好：如使用混凝土GJ-10界面处理剂，与新老混凝土的粘接强度大于2.5Mpa，可大程度混凝土修补砂浆与修补基层间的紧密粘接。
5、可冬季施工：修补砂浆允许环境温度在-5℃以上时，进行混凝土结构的装门面、水平面及顶面的修补室外施工。
6、耐久性强：50次冻融循环后强度无明显变化，在机油中浸泡30天后强度提高。
产品用途

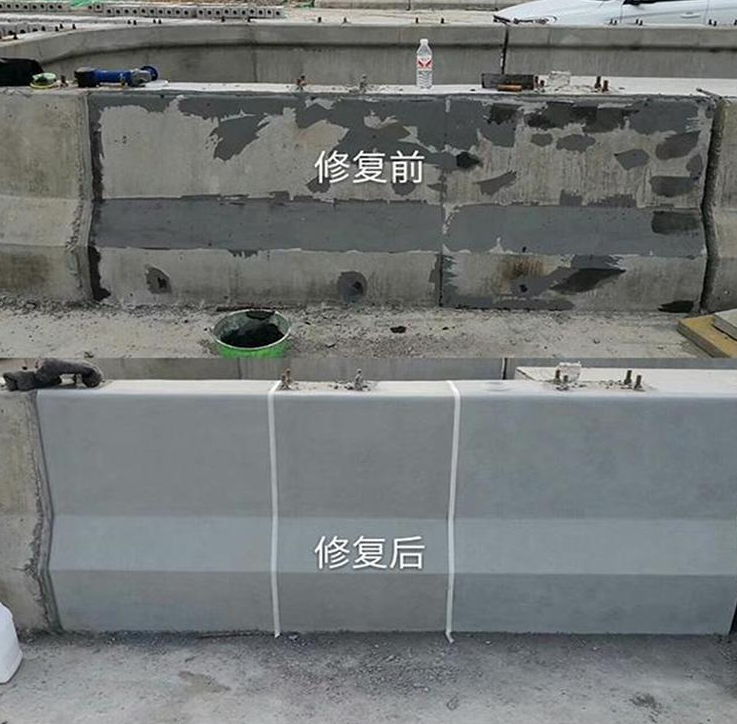

1、混凝土结构中破损的构件、梁、板、柱、楼梯等部位的修补；
2、建（构）筑物使用不锈钢绞线网聚合物砂浆；
3、道路、桥梁中混凝土破损部位的修补；
4、机场跑道、高速公路车道及到破损部位的修补及抢修；
5、工业厂房混凝土地坪破损部位的修补及抢修。
性能指标
改性环氧聚合物砂浆基本性能鉴定标准（MPa）
| 检 验 项 目 | 检 验 条 件 | 鉴定合格指标 | |||
| Ⅰ级 | Ⅱ级 | ||||
| 浆体性能 | 劈裂抗拉强度 | 浆体成型后，不拆模，湿养护3d；然后拆侧模，仅留底模再湿养护25d（个别为4d），到期立即在（23±2）℃、（50±5）%RH条件下进行测试 | ≥7 | ≥5.5 | |
| 抗折强度 | ≥12 | ≥10 | |||
| 抗压强度 | 7d | ≥40 | ≥30 | ||
| 28d | ≥55 | ≥45 | |||
| 粘接能力 | 与钢丝绳粘结抗剪强度 | 标准值 | 粘接工序完成后，静置湿养护28d，到期立即在（23±2）℃、（50±5）%RH条件下进行测试 | ≥9 | ≥5 |
| 与混凝土正拉粘结强度 | ≥2.5，且为混凝土内聚破坏 | ||||
注：表中指标，除注明为标准值外，均为平均值。
表7.2.1–2 改性环氧聚合物砂浆长期使用性能鉴定标准
| 检 验 项 目 | 检 验 条 件 | 鉴定合格指标 | ||
| Ⅰ级 | Ⅱ级 | |||
| 耐环境作用能力 | 耐湿热老化能力 | 在50℃、RH为98%环境中，老化90d（Ⅱ级聚合物砂浆为60d）后，其室温下钢丝绳对浆体套筒连接抗剪平均强度降低率（%） | ≤10 | ≤15 |
| 耐冻融性能 | 在–25℃35℃冻融交变流环境中，经受50次循环（每次循环8h）后，其室温下钢丝绳对浆体套筒连接抗剪平均强度降低率（%） | ≤5 | ≤10 | |
| 耐水性能 | 在自来水浸泡30d后，拭去浮水进行测试，其室温下钢标准块与基材的正拉粘结强度（MPa） | |||
应用介绍
1对重要结构的加固，应选用改性环氧类聚合物配制；
2对一般结构的加固，可选用改性环氧类、改性丙烯酸酯类、改性丁苯类或改性氯丁类聚合物乳液配制；
3不得使用聚乙烯醇类、氯偏类、苯丙类聚合物以及乙烯-骏乙烯共聚物配制；
4在结构加固工程中不得使用聚合物成分及主要添加剂成不明的任何型号聚合物砂浆；不得使用未提供安全数据清单的任何品种聚合物；也不得使用在产品说明书规定的储存期内已发生分相现象的乳液。
承重结构用的聚合物砂浆分为工级和Ⅱ级，应分别按下列规定采用：
1板和墙的加固：
1)当原构件混凝土强度等级为C30-C50时，应采用工级聚合物砂浆；
2)当原构件混凝土强度等级为C25及其以下时，可采用工级或Ⅱ级聚合物砂浆。
2梁和柱的加固，均应采用工级聚合物砂浆。
施工步骤
1. 准备好必要的工具及养护品
2. 确定修补区域，其修补处理范围应比实际破损范围向外扩大100mm，切割或剔凿出混凝土修补区域的垂直边缘，其深度≥5mm以免修补区域边缘薄片化。
3. 将修补区域内混凝土基层表面浮尘、油污清理干净，并剔除疏松部分。
4. 清理修补区域内裸露钢筋表面的锈质和杂物。
5. 将清理好的修补区域内混凝土基层进行凿毛处理或用混凝土界面处理剂进行界面处理。
6. 用气泵或水将处理过的修补区域内混凝土基层表面清扫干净，进行下道工序时不得有明水存留。
7. 按推荐加水量10-20%（重量比）的配合比搅拌修补砂浆。采用机械搅拌2-3分钟即可并在利于搅拌的质量和速度。人工搅拌应在5分钟以搅拌均匀。
8. 拌好的由于修补砂浆含有多种高分子聚合物改性外渗料及胶粉，使拌合好的修补砂浆较粘稠，抹灰时应注意刀光洁。
9. 对于表面需压光处理的，外层抹灰应拌合略稀，并掌握好时间，以利于压光处理。
10. 严禁在修补砂浆中掺入任何外加剂或外掺料。
11. 使用温度为-5℃—40℃
养护贮存
1. 夏季施工作业完毕后2-4小时，应及时浇喷水工喷洒养护剂或覆盖潮湿草袋进行养护，并保持表面湿润2-3天。
2. 冬季施工完毕后，应立即覆盖塑料薄膜并加盖棉被进行保温养护。
3. 改性环氧砂浆为50kg袋装。
4. 存放在通风干燥处并防止阳光直射。
5. 保质期为6个月，超出保质期应复检，合格后方可使用。
