桥梁伸缩缝快速修补料是以水泥为基础结合剂，高强材料（石英砂）作为主骨料，辅以高分子胶粉、减水剂、早强剂、膨胀剂、防离析等物质配制而成的早强型混凝土结构修补材料。

桥梁伸缩缝快速修补料是一类：
自流、自密、早强型（浇筑型）结构修补材料，适用于混凝土结构内部破损的快速修复。
如水泥路面坑洞处治，水泥路面裂缝处治，桥面坑洞处治，桥面伸缩缝的修补等。

二、材料特点

早强高强：一天抗压强度达到35-50MPA，三天达到50—70MPA随着养护领期的增长强度还不断上升

高抗冻性：在0-零下15度低温使用，3-7天强度可达到设计标号的70-80%，冻融循环300次强度损失不明显。

高抗渗性：混凝土结构致密，混凝土抗渗性能是同标号硅酸盐混凝土的5-6倍

抗碳化性能好，干缩率低。

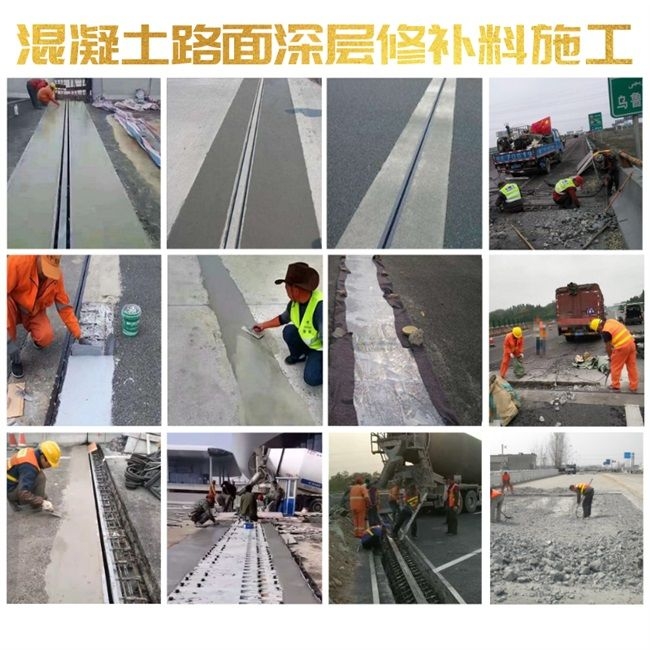

三，伸缩缝修补流程

A.清理：对于水泥混凝土路面破碎板或混凝土结构严重破损部位，用风镐将破碎板体破碎成小碎块后清掉，
将周围的板体基面松散物清彻底，并用空压机将基面和槽内灰尘吹净。
B.基面浸润：在浇筑前2~3小时将基面用水充分湿润并除去明水；冬季施工时，应在浇筑前将基面用不
超过65℃的温水充分湿润并除去明水。
C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。
D.支模：对于待修补的位于道路的水泥混凝土路面板，可利用周围板边作为模板；对于待修补的
位于道路边部的水泥混凝土路面板，其三条边可利用周围板边作为模板，边部应支立木模或钢模，并
采取防漏浆措施。对于混凝土结构严重破损部位，应支立定型模板并采取防漏浆措施。
E.制拌：根据现场浇筑数量与浇筑速度，将修补料投入强砂浆拌和机中，干拌10s后，按产品规
定的加水量称量后，分两次加水拌和：一次加2/3水，拌和30s；二次加1/3水，拌和150s。拌和后，修
补料应静置2~3min，待气泡消失后再进行浇筑。冬季施工时，应采用不超过65℃的温水进行拌和，
浇筑温度应在10℃以上。
F.浇筑：用浇筑容器缓慢、匀速浇筑密实，浇筑时应避免空鼓现象。浇筑结束后，将修补料顶面抹平。
每次制拌的修补料，从制拌开始至浇筑结束，时间不得超过30min。超时或流动性不满足浇筑要求的修补
料，不得继续使用。
G.养护：用塑料条将修补料顶面覆盖，然后用草袋完全遮盖在塑料条上保持湿润。常温下，3~4h后可
结束养护，或根据结构强度要求和预留试件强度试验结果决定是否结束养生。冬季应采用保温措施，
养生期适当延长。
规格50公斤每袋
