地聚合物注浆料（地基加固注浆料）

 地聚合物（Geopolymer）注浆料（地基加固注浆料）是由高分子聚合物、微膨胀剂、矿物掺合料、水泥等多种物料拌合而成的混合料，加水快 速搅拌均匀后，用于路基加固填充的注浆材料。本产品被应用于公路路基与基层非开挖微创快速注浆加固技术。地聚合物注浆料被广泛的应用在各种领域的补强加固！ 该技术起源于法国，是壹种基面加固补强的新型技术，该技术具有免开挖、少影快凝、补蔷效裹好、耐水性好等特 点，可以很好的实现道路的无损、迅速、加固！近些年来，在市政道路的养护、抢修、大中修等领域获得了长足的发 展。利用地聚合物注浆材料来进行注浆加固，并且合理定制注浆方案、明确注浆工艺，注浆后弯沉捡测结果均优于验 收标准，达到了道路修补、快速通行的要求，且获得了较好的经济效益。

    地聚合物注浆料的应用范围：

1．水利水电工程中大坝坝体及坝基裂缝灌浆；

2．灌筑地下防水帷幕，截断渗透水源，整体抗渗堵漏；

3．加固和提高松软土及岩石的力学强度，修付混凝土结构，恢复其结构的整体性；

4．纠正因面层不稳定而引起的不均匀沉降导致的大坝和高层建筑物的开裂、倾斜；

5．公路、桥梁、机场跑道等工程地基下陷的补浆加固；

6．各种地下建筑物开挖前的预处理以及地质中复杂地层钻孔中的护孔固壁，止涌堵漏等工程；

   制浆的注意事项：地聚合物注浆料制浆时要严格按照水灰比进行注浆料搅拌。本次试验段地聚合物注浆混合料水灰比 为0.33，制浆时在搅拌罐内做水位标记，每天施工完毕后，制浆用的搅拌罐要及时的清理清洗干净，废料不得重复使 用。

注浆作业结束后封孔注意事项，要及时的用木塞封闭注浆时的冒浆孔，并用土工布擦洗注浆孔周边溢出的浆液。 养护事宜：普通型地聚合物注浆材料注浆板块的养生时间不能低于24小时，快凝型地聚合物注浆材料注浆板块的养生 时间不能低于4小时。养生期内禁止车辆通行。待养护时间满足要求后开放交通。

    地聚合物注浆料施工工艺：◆水泥路面脱空地聚合物注浆处治技术与应用

    (1)水泥路面脱空形式

    水泥混凝土路面结构层层间脱空病害主要有三种形式:

    路基不均匀沉降作用造成的路基与底基层(垫层)层间脱空；

    裂缝、接缝处行车荷载与水的作用造成的底基层(垫层)与基层层间脱空；

   面板与基层层间脱空。

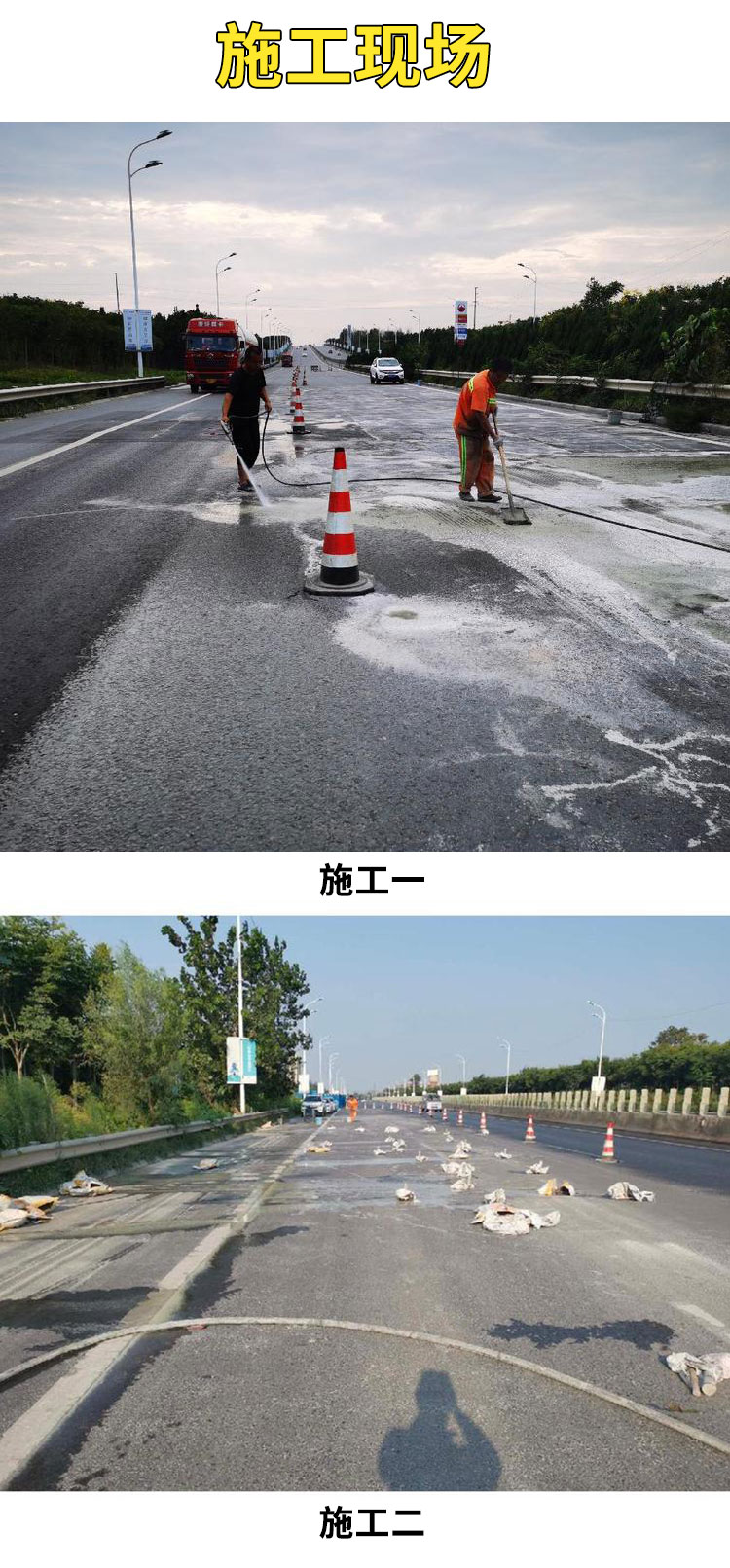

   (2)水泥路面脱空地聚合物注浆处治

   注浆施工前,施工人员需仔细复核施工段落板底脱空检测情况,确定板底脱空注浆点位,标示钻孔位

   置,并对道路交通予以封闭。

   布孔:按照脱空检测与弯沉检测标记的检测点位,对每块病害板块上的孔位进行定位,并使用

   油漆标示。

   钻孔:使用直径16mm的钻头钻孔,钻孔深度穿透水泥面板与基层,到达路床顶面(即钻孔穿透整个

   刚性结构层)。

   清孔:及时用清扫工具将孔周围钻杆带出的灰尘粉末清扫干净;用吹尘机或小型空压机密封通孔,并

   将孔内和孔周围灰尘吹净。

   制浆:地聚合物注浆料需严格按照水灰比进行注浆料搅拌。本次试验段地聚合物注浆混合料水灰比

   为0.33,制浆时在搅拌罐内做水位标记,每天施工完毕,制浆用的搅拌罐应及时清理清洗干净。

   注浆:启动注浆设备,调整压力至设计注浆压力(1.5MPa)并进行试注观测;开启注浆泵,稳压态注浆,

   待注浆压力上升超过设计注浆压力1.5MPa时或注浆设备活塞停止5s以上或路面抬升立即停止注浆,

   拔出注浆头,移至下一孔。

   封孔:注浆作业结束后,及时用木塞封闭注浆时的冒浆孔,并用土工布擦洗注浆孔周边溢出的浆液。

   养护:普通型地聚合物注浆材料注浆板块的养生时间不能低于24小时,快凝型地聚合物注浆材料

   注浆板块的养生时间不能低于4小时。养生期内禁止车辆通行。

   开放交通:待养护时间满足要求后开放交通。
