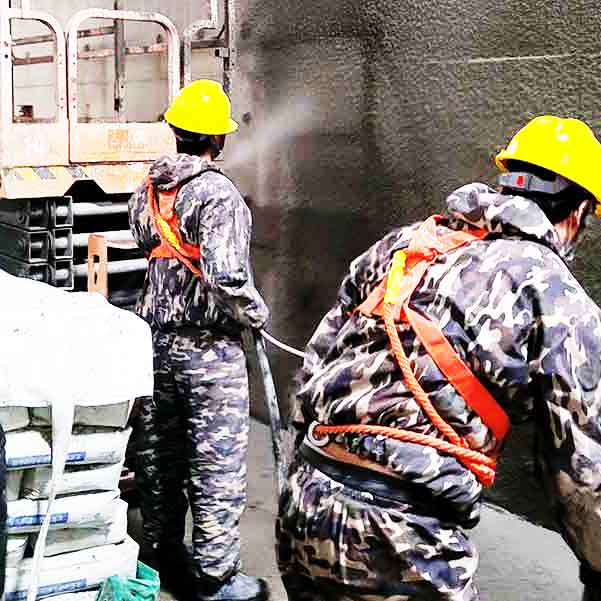

丙乳砂浆与普通砂浆相比，具有极限拉伸率提高1~3倍，抗拉强度提高1.35~1.5倍，抗拉弹模降低，收缩小，抗裂性显著提高，与混凝土面、老砂浆及钢板粘结强度提高4倍以上，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透能力提高8倍以上等优异性能，使用寿命基本相同，且具有基本**、施工方便、成本低，以及密封作用，能够达到防止老混凝土进一步碳化，延缓钢筋锈蚀速度，抵抗剥蚀破坏的目的。

丙乳砂浆与普通砂浆性能指标比较表

序号 性 能 普通砂浆 丙乳砂浆 试 验 方 法

1 抗压强度(MPa) 50 44.2

2 抗拉强度(MPa) 5.5 7.6

3 抗折强度(MPa) 10.7 16.9

4 极限引伸率(1×10-6) 228 558~900

5 抗拉弹性模量(1×104MPa) 2.6 1.65

6 收缩变形(1×10-6) 1271 536

7 与老砂浆粘结强度(MPa) 1.4 8.0

8 与钢板粘结强度(MPa) 0 0.9~1.6

9 渗水高度(mm) 90 35 1.5MPa水压，恒压24h

10 磨耗百分率(%) 5.38 3.97 双圆柱园盘耐磨机

11 快速碳化深度(mm) 3.6 0.8 20%C02浓度碳化20天

12 盐水浸后氯离子渗透深度(mm) >20 1.0

13 碳化强度损失 13 14 碳弧灯全气候老化2160h

14 2天吸水率(%) 12 0.8

15 抗冻性 / >300 快冻循环

备注:实验试件的灰砂比均为1:1，水灰比相同;丙乳砂浆的丙乳掺入量为水泥重量的30%。
